Cysterna paliwowa na stacji: chemia, która decyduje o procedurach ADR

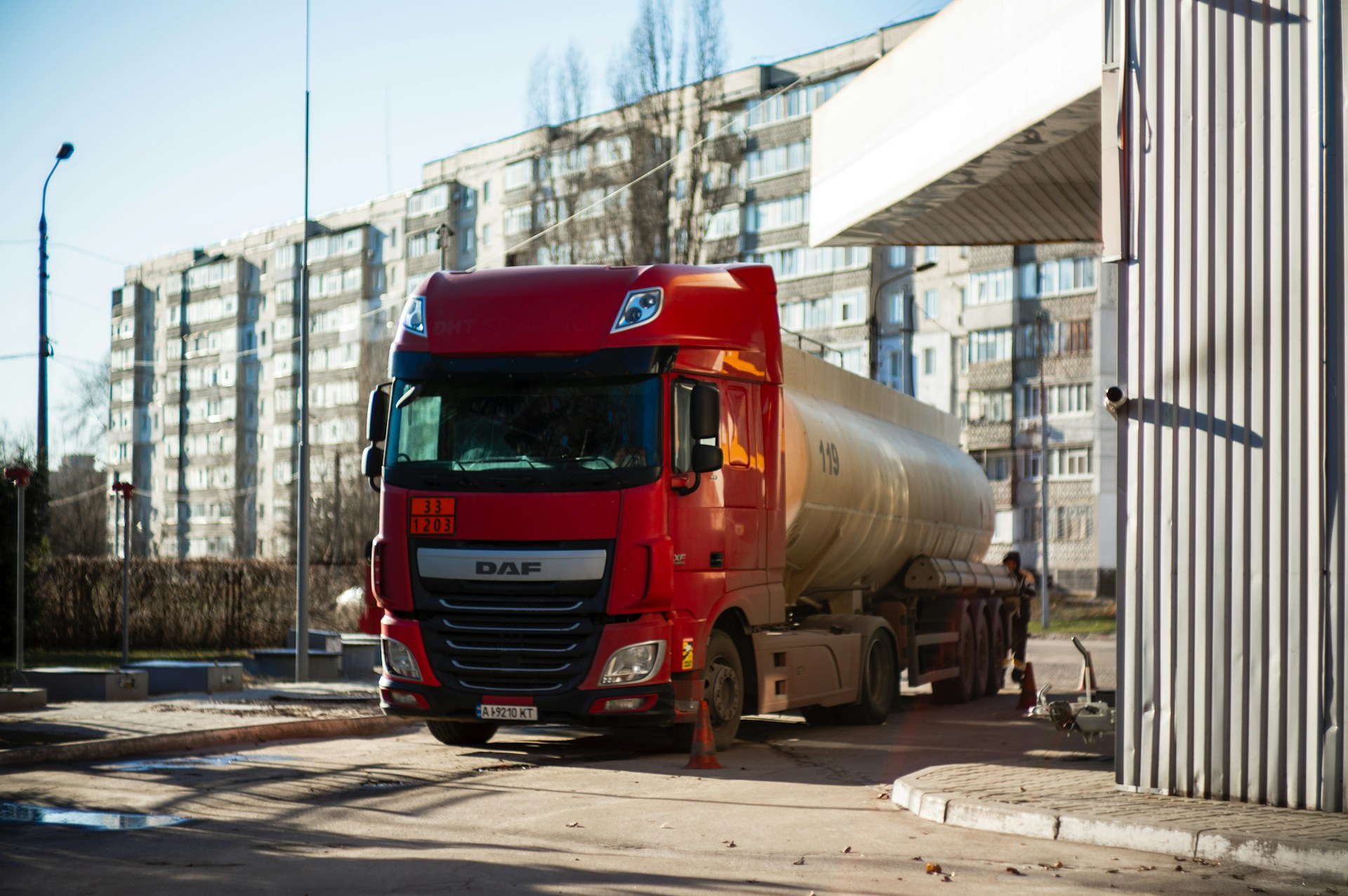

Cysterna paliwowa podjeżdża pod stację kilka razy w tygodniu, a sam zrzut trwa kilkadziesiąt minut i wygląda niepozornie: kierowca rozkłada węże, podłącza uziemienie, otwiera zawory. To najbardziej ryzykowna operacja, jaka regularnie odbywa się na terenie każdej stacji paliw — i jedyny moment, w którym kilkadziesiąt tysięcy litrów materiału klasy 3 opuszcza układ zamknięty.

Przepisy ADR bywają odbierane jako zbiór arbitralnych wymagań: kolejne tablice, kolejne zaświadczenia, kolejne pozycje wyposażenia. W rzeczywistości niemal każde z nich da się wyprowadzić wprost z właściwości fizykochemicznych przewożonego paliwa. Kiedy się to zrozumie, procedura przestaje być listą do odhaczenia i staje się czytelna.

Co naprawdę wiezie cysterna paliwowa: benzyna UN 1203 i olej napędowy UN 1202

Z punktu widzenia ADR benzyna i olej napędowy to materiały klasy 3 — materiały ciekłe zapalne, czyli ciecze o temperaturze zapłonu nieprzekraczającej 60°C. Pod tą wspólną etykietą kryją się jednak dwa bardzo różne produkty.

Benzyna (UN 1203) — temperatura zapłonu około –40°C

Benzyna ma temperaturę zapłonu w okolicach –40°C. Oznacza to, że wydziela pary zdolne do zapalenia się od iskry praktycznie w każdych warunkach pogodowych panujących w Polsce — również zimą, przy mrozie. Granice wybuchowości mieszaniny par benzyny z powietrzem to mniej więcej 1,4–7,6 procent objętościowych, a temperatura samozapłonu mieści się w przedziale ok. 246–280°C. To wąski zakres, ale wystarczająco łatwy do osiągnięcia tuż nad otwartym włazem. Jeżeli sama terminologia — temperatura zapłonu, samozapłon, dolna i górna granica wybuchowości — wymaga uporządkowania, warto zacząć od podstawowych pojęć związanych ze spalaniem, pożarami i wybuchami.

Olej napędowy (UN 1202) — „bezpieczne paliwo”, które bezpieczne nie jest

Olej napędowy ma temperaturę zapłonu rzędu 52–56°C i trafia do III grupy pakowania, czyli niższego stopnia zagrożenia. Bywa z tego powodu traktowany jako „bezpieczne paliwo” — niesłusznie. Olej napędowy zapala się bez trudu, gdy zostanie rozpylony w postaci mgły, gdy trafi na gorącą powierzchnię albo gdy zostanie zanieczyszczony produktem lżejszym. Niższa lotność zmniejsza ryzyko, ale go nie usuwa.

Nie pali się ciecz, tylko jej pary

Kluczowa właściwość, o której najłatwiej zapomnieć: nie pali się ciecz, tylko jej pary. A pary benzyny są około trzy–cztery razy cięższe od powietrza. Nie unoszą się i nie rozwiewają — spływają po nawierzchni, gromadzą się w zagłębieniach, kanałach, studzienkach i pod pojazdami. Niewidoczna warstwa mieszaniny wybuchowej może utrzymywać się kilkanaście metrów od miejsca, w którym powstała.

Co kodują pomarańczowe tablice: 33/1203 i 30/1202

To właśnie tę chemię kodują pomarańczowe tablice na pojeździe. Górna liczba to numer rozpoznawczy zagrożenia: 33 przy benzynie oznacza materiał ciekły łatwo zapalny o wysokim stopniu zagrożenia (podwojona trójka to wzmocnienie), 30 przy oleju napędowym — materiał ciekły zapalny bez dodatkowych zagrożeń. Dolna liczba to numer UN identyfikujący konkretny produkt. Służby ratownicze odczytują z tej tablicy w kilka sekund to, co my wyprowadzamy tutaj z karty charakterystyki.

Dlaczego rozładunek cysterny jest momentem krytycznym

Przez większość czasu paliwo znajduje się w układzie zamkniętym — w komorach cysterny albo w zbiorniku podziemnym. Rozładunek to jedyny moment, w którym oba układy zostają połączone i otwarte na zewnątrz.

Dzieje się wtedy kilka rzeczy naraz:

• paliwo przepływa przez węże z dużą prędkością, generując ładunki elektrostatyczne;
• ze zbiornika podziemnego wypychana jest objętość par równa objętości wtłaczanego paliwa — te pary muszą gdzieś trafić;
• wokół stanowiska powstaje czasowa strefa zagrożenia wybuchem, której zasięg zależy od szczelności połączeń i warunków wietrznych;
• w bezpośrednim sąsiedztwie zwykle nadal funkcjonuje stacja: pracują dystrybutory, jeżdżą samochody, klienci wchodzą do sklepu.

Dlatego nowoczesne stanowiska rozładunku pracują w systemie hermetycznym z odzyskiem par — wypychane opary wracają wężem do opróżnianej komory cysterny zamiast uchodzić do atmosfery. To rozwiązanie ma podwójne uzasadnienie: ogranicza emisję lotnych związków organicznych i jednocześnie likwiduje najbardziej oczywiste źródło mieszaniny wybuchowej nad placem.

Elektryczność statyczna przy rozładunku paliwa — zagrożenie, którego nie widać

To zagrożenie najczęściej bagatelizowane, bo nie ma zapachu, nie widać go na manometrze i nie pojawia się w żadnej instrukcji jako „awaria”.

Przepływ węglowodorów przez przewód powoduje rozdzielenie ładunków elektrycznych. Ładunek gromadzi się w cieczy, na wężu i na nieuziemionym elemencie metalowym. Skala zjawiska bywa zaskakująca: autocysterna traktowana jako kondensator o pojemności rzędu 5000 pF jest w stanie zmagazynować energię wyładowania sięgającą 2250 mJ, a sam człowiek może naładować się do napięcia rzędu 30 kV, co odpowiada wyładowaniu o energii około 90 mJ.

Minimalna energia zapłonu typowych węglowodorów to 0,2–0,3 mJ. Wyładowanie z naładowanego człowieka (ok. 90 mJ) przekracza tę wartość kilkusetkrotnie, a z nieuziemionej cysterny (ok. 2250 mJ) — kilkutysięcznie.

Iskra, której człowiek praktycznie nie odczuwa — ta sama, którą łapie się przy wysiadaniu z auta — w zupełności wystarczy, żeby zapalić pary benzyny nad otwartym włazem. Uziemienie nie jest więc formalnością wpisaną do instrukcji: to jedyny sposób, żeby odprowadzić zgromadzony ładunek, zanim znajdzie sobie drogę przez wyładowanie.

Cztery zasady, które wynikają wprost z fizyki

Stąd wynikają cztery zasady, które w instrukcjach wyglądają na formalność:

1. Uziemienie podłącza się jako pierwsze, a odłącza jako ostatnie. Przed rozwinięciem węży, nie w trakcie. Podłączenie uziemienia po rozpoczęciu przepływu nie chroni przed niczym.
2. Napełnianie odbywa się oddolnie, bez swobodnego opadania strugi. Rozbryzg to jeden z najefektywniejszych sposobów generowania ładunku i jednocześnie natychmiastowego tworzenia mgły paliwowej.
3. Ogranicza się prędkość przepływu, zwłaszcza na początku operacji, gdy poziom cieczy jest niski.
4. Zachowuje się czas relaksacji — kilka minut przerwy przed pomiarem czy otwarciem włazu, żeby zgromadzony ładunek zdążył spłynąć.

Switch loading — ryzyko, o którym mało kto mówi

Osobnym, mało znanym ryzykiem jest tzw. switch loading, czyli podanie benzyny do komory, w której wcześniej był olej napędowy (lub odwrotnie). Pary lżejszego produktu tworzą wtedy w przestrzeni nad cieczą mieszaninę mieszczącą się w granicach wybuchowości — sytuacja, która przy jednorodnym ładunku by nie wystąpiła.

Co ADR mówi o samej operacji rozładunku

Umowa ADR reguluje nie tylko sam przewóz, ale i czynności ładunkowe. Najważniejsze wymagania dla operacji przy cysternie:

• silnik pojazdu powinien być wyłączony na czas załadunku i rozładunku — chyba że jest niezbędny do napędu pomp cysterny;
• obowiązuje bezwzględny zakaz palenia i używania otwartego ognia w pobliżu pojazdu i podczas operacji;
• osoby postronne nie mają wstępu w rejon prowadzonych czynności;
• pojazd musi być zabezpieczony przed przemieszczeniem (hamulec postojowy, kliny).

Wyposażenie pojazdu przewożącego paliwo

Jednostka transportowa o dopuszczalnej masie całkowitej powyżej 7,5 tony musi być wyposażona w co najmniej dwie gaśnice proszkowe o łącznej pojemności minimum 12 kg, w tym jedną o pojemności co najmniej 6 kg oraz jedną o pojemności co najmniej 2 kg przystosowaną do gaszenia pożaru silnika lub kabiny. Gaśnica „kabinowa” wlicza się do wymaganej sumy 12 kg, więc zestaw 2 kg + 6 kg progu nie spełnia — w praktyce montuje się układ 2 kg + 6 kg + 6 kg. Sprzęt musi mieć aktualny przegląd techniczny gaśnic.

Poza gaśnicami pojazd wozi dwa stojące znaki ostrzegawcze, kliny, a także zestaw środków ochrony indywidualnej dla załogi: kamizelkę ostrzegawczą, rękawice, ochronę oczu oraz przenośne urządzenie oświetleniowe (latarka nieiskrząca). Dla materiałów płynnych dochodzą jeszcze trzy pozycje: łopata (najlepiej z tworzywa sztucznego, bez elementów metalowych i aluminiowych), osłona otworów kanalizacyjnych i pojemnik na pozostałości. Ta ostatnia trójka to bezpośrednia odpowiedź na scenariusz wycieku: zatrzymać, odgrodzić od kanalizacji, zebrać.

Dokumenty wymagane przy przewozie paliwa

Do tego dochodzą dokumenty: dokument przewozowy z prawidłowym opisem towaru, instrukcje pisemne dla załogi, zaświadczenie ADR kierowcy oraz świadectwo dopuszczenia pojazdu do przewozu towarów niebezpiecznych w cysternie. Dokument przewozowy niesie też kod ograniczenia przewozu przez tunele — jeżeli trasa dostawy prowadzi przez tunel, warto wiedzieć, jak ten kod odczytać.

Kto odpowiada za rozładunek cysterny — rozładowca w rozumieniu ADR

To pytanie, które na stacjach bywa rozstrzygane dopiero po zdarzeniu. ADR posługuje się pojęciem rozładowcy — to przedsiębiorstwo, które faktycznie opróżnia cysternę. Kluczowe jest słowo „faktycznie”.

W praktyce spotyka się dwa modele. Jeżeli operację prowadzi przeszkolony kierowca dysponujący wiedzą o wyposażeniu cysterny, stacja pozostaje jedynie odbiorcą towaru. Jeżeli natomiast czynności rozładunkowe wykonuje personel stacji lub zakładu, podmiot ten staje się rozładowcą — a wraz z tym przyjmuje obowiązki uczestnika przewozu:

• sprawdzenie zgodności towaru i stanu cysterny;
• prowadzenie operacji zgodnie z przepisami;
• przeszkolenie osób uczestniczących w rozładunku w zakresie odpowiadającym pełnionej funkcji;
• po przekroczeniu ustawowych progów — wyznaczenie doradcy do spraw bezpieczeństwa (DGSA) oraz sprawozdawczość roczna.

Dla zakładu przemysłowego przyjmującego paliwo do własnego zbiornika to rozróżnienie ma wymierne konsekwencje. Warto je ustalić na etapie umowy z dostawcą, a nie w trakcie kontroli. Podobna pułapka dotyczy zresztą samego przewozu: firma może zostać uznana za przewoźnika ADR, nie mając ani jednej własnej cysterny.

Czego wymaga się od stanowiska rozładunku na stacji paliw

Warunki techniczne dla baz i stacji paliw płynnych (rozporządzenie Ministra Klimatu i Środowiska z 24 lipca 2023 r.) precyzują wymagania dla miejsca, w którym staje cysterna paliwowa. Najważniejsze z nich to:

• obowiązek uziemienia cysterny napełnianej oddolnie;
• szczelna nawierzchnia ze spadkiem i odwodnieniem, uniemożliwiająca przedostanie się paliwa do gruntu i wód, z oddzielnym ujęciem wód opadowych;
• zabezpieczenie przed przepełnieniem zbiornika wraz z sygnalizacją i blokadą;
• hermetyczny układ napełniania z odzyskiem par;
• dla wielostanowiskowych frontów rozładunkowych paliw klas I i II — stałe instalacje gaśnicze pianowe lub działka pianowe;
• wydzielone strefy zagrożenia wybuchem wraz z wynikającymi z nich ograniczeniami dla urządzeń elektrycznych i źródeł zapłonu.

Ostatni punkt ma swoje przedłużenie w dokumentacji zakładu: zasięg stref wyznacza się w ocenie zagrożenia wybuchem, a wnioski z niej trafiają do dokumentu zabezpieczenia przed wybuchem. Dla stacji paliw istotna jest też aktualność instrukcji bezpieczeństwa pożarowego, bo to ona opisuje scenariusze pożarowe obejmujące front rozładunkowy.

Najczęstsze błędy przy rozładunku cysterny

Z obserwacji audytowych powtarza się ta sama lista:

• uziemienie podłączane po rozwinięciu węży albo pomijane, bo „na chwilę”;
• brak stałego nadzoru nad operacją — kierowca odchodzi do dokumentów lub do sklepu;
• ruch pojazdów i klientów w strefie rozładunku, brak fizycznego wygrodzenia;
• telefon komórkowy w ręku w strefie zagrożenia wybuchem;
• niesprawdzona wolna pojemność zbiornika przed rozpoczęciem zrzutu;
• węże i złącza bez udokumentowanego przeglądu, mimo widocznych uszkodzeń;
• niezabezpieczone wpusty kanalizacyjne w bezpośrednim sąsiedztwie stanowiska;
• brak jednoznacznego podziału ról między kierowcą a obsługą obiektu.

Większość z tych punktów wychodzi na jaw dopiero przy kontroli albo przy zdarzeniu. Tańszym sposobem jest wcześniejszy audyt ADR — opisaliśmy, jak się do niego przygotować.

Lista kontrolna przed rozpoczęciem zrzutu paliwa

• Pojazd ustawiony zgodnie z instrukcją, na hamulcu, kliny założone, silnik wyłączony.
• Uziemienie podłączone i sprawdzone przed rozwinięciem węży.
• Sprawdzona wolna pojemność zbiornika i zgodność produktu z komorą.
• Dokument przewozowy i oznakowanie pojazdu zgodne z ładunkiem.
• Strefa wygrodzona, osoby postronne poza obszarem, wstrzymane wydawanie ze zbiornika.
• Gaśnice dostępne, wpusty kanalizacyjne zabezpieczone.
• Węże i złącza sprawdzone wzrokowo, połączenia szczelne.
• Ustalone, kto prowadzi operację i kto ją nadzoruje.
• Po zakończeniu: zachowany czas relaksacji, uziemienie odłączone jako ostatnie.

Groźna jest rutyna, nie cysterna

Cysterna paliwowa nie jest niebezpieczna sama w sobie — niebezpieczna jest rutyna, która narasta wokół operacji powtarzanej setki razy bez zdarzenia. Wymagania ADR nie biorą się z ostrożności urzędniczej, tylko z temperatury zapłonu, gęstości par i energii wyładowania elektrostatycznego. Warto o tym mówić podczas szkoleń wprost, bo procedura zrozumiana bywa przestrzegana znacznie lepiej niż procedura wyuczona.

Jeżeli chcesz uporządkować zasady rozładunku na swoim obiekcie — ustalić, kto jest rozładowcą, przygotować instrukcję stanowiskową i przeszkolić obsługę — pomożemy na każdym z tych etapów. Zobacz stałą obsługę doradcy ADR/RID, audyt ADR/RID wraz z raportem albo pełen zakres usług ADR i RID.

Podstawy: umowa ADR (klasa 3, działy 1.4, 5.3, 8.1, 8.3); rozporządzenie Ministra Klimatu i Środowiska z 24 lipca 2023 r. w sprawie warunków technicznych, jakim powinny odpowiadać bazy i stacje paliw płynnych (Dz.U. 2023 poz. 1707); karty charakterystyki paliw.
