Wyłącznik awaryjny – kluczowy element bezpieczeństwa maszyn i urządzeń
Rola wyłącznika awaryjnego
Wyłącznik awaryjny jest jednym z najważniejszych elementów systemu bezpieczeństwa każdej maszyny. Jego podstawowym zadaniem jest umożliwienie natychmiastowego zatrzymania niebezpiecznych ruchów lub procesów w sytuacji zagrożenia zdrowia, życia ludzi albo ryzyka uszkodzenia maszyny. W praktyce stanowi on ostatnią linię obrony przed skutkami niebezpiecznych zdarzeń, dlatego jego projektowanie, wykonanie, lokalizacja oraz eksploatacja podlegają szczegółowym wymaganiom wynikającym z przepisów prawa i norm technicznych. Należy przy tym podkreślić, że zatrzymanie awaryjne stanowi uzupełniający środek ochronny – nie może zastępować rozwiązań konstrukcyjnych bezpiecznych samych w sobie ani technicznych środków ochronnych, takich jak osłony czy urządzenia ochronne.
Podstawy prawne stosowania wyłączników awaryjnych
Wymagania dotyczące bezpieczeństwa maszyn na terenie Unii Europejskiej reguluje obecnie dyrektywa maszynowa 2006/42/WE, wdrożona do prawa polskiego rozporządzeniem Ministra Gospodarki z dnia 21 października 2008 r. w sprawie zasadniczych wymagań dla maszyn (Dz. U. Nr 199, poz. 1228, z późn. zm.). Zgodnie z pkt 1.2.4.3 załącznika I do dyrektywy maszyna musi być wyposażona w co najmniej jedno urządzenie do zatrzymywania awaryjnego, umożliwiające wyeliminowanie zaistniałego lub zapobieżenie powstającemu zagrożeniu, z wyjątkiem maszyn, w których takie urządzenie nie obniżyłoby ryzyka, oraz maszyn przenośnych trzymanych w ręku i prowadzonych ręcznie.
Dnia 19 lipca 2023 r. weszło w życie rozporządzenie Parlamentu Europejskiego i Rady (UE) 2023/1230 w sprawie maszyn, które zastąpi dyrektywę 2006/42/WE, jednak jego zasadnicza część będzie stosowana dopiero od 20 stycznia 2027 r. Do tego czasu maszyny wprowadzane do obrotu muszą spełniać wymagania dyrektywy maszynowej. Nowe rozporządzenie utrzymuje obowiązek wyposażania maszyn w urządzenia zatrzymania awaryjnego (pkt 1.2.4.3 załącznika III), rozszerzając go o wymóg, aby funkcja zatrzymania awaryjnego pozostawała dostępna i sprawna niezależnie od trybu pracy maszyny.
Na gruncie prawa krajowego obowiązek zapewnienia, aby stosowane maszyny i urządzenia techniczne zapewniały bezpieczne i higieniczne warunki pracy, wynika z art. 215–217 Kodeksu pracy. Wymagania dotyczące elementów sterowniczych, w tym urządzeń do wyłączania maszyn, zawiera również rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997 r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (t.j. Dz. U. z 2003 r. Nr 169, poz. 1650, z późn. zm.).
Minimalne wymagania dotyczące użytkowania maszyn
Istotnym dokumentem określającym minimalne wymagania dla maszyn użytkowanych przez pracowników jest rozporządzenie Ministra Gospodarki z dnia 30 października 2002 r. w sprawie minimalnych wymagań dotyczących bezpieczeństwa i higieny pracy w zakresie użytkowania maszyn przez pracowników podczas pracy (Dz. U. Nr 191, poz. 1596, z późn. zm.). Zgodnie z § 14 ust. 3 tego rozporządzenia, ze względu na zagrożenia, jakie stwarzają maszyny, w zależności od czasu ich zatrzymywania, wyposaża się je w urządzenie zatrzymania awaryjnego. Oznacza to, że konieczność zastosowania wyłącznika awaryjnego nie wynika wyłącznie z rodzaju maszyny, lecz przede wszystkim z przeprowadzonej oceny ryzyka oraz rzeczywistego czasu zatrzymania maszyny. Rozporządzenie dotyczy w szczególności maszyn starszych, wprowadzonych do obrotu przed wejściem Polski do UE, które nie podlegały ocenie zgodności z dyrektywą maszynową – pracodawca miał obowiązek dostosować je do wymagań minimalnych.
Norma PN-EN ISO 13850
Najważniejszą normą dotyczącą funkcji zatrzymania awaryjnego jest PN-EN ISO 13850 „Bezpieczeństwo maszyn – Funkcja zatrzymania awaryjnego – Zasady projektowania”. Norma określa, że funkcja zatrzymania awaryjnego ma na celu zapobieganie powstaniu zagrożenia lub ograniczenie skutków niebezpiecznego zdarzenia. Jednocześnie podkreśla, że wyłącznik awaryjny nie może zastępować środków ochronnych ani służyć do rutynowego zatrzymywania maszyny podczas normalnej pracy. Zgodnie z normą funkcja zatrzymania awaryjnego musi być dostępna i zdolna do działania przez cały czas, a jej uruchomienie musi mieć nadrzędność nad wszystkimi innymi funkcjami i operacjami we wszystkich trybach pracy maszyny.
Budowa i oznakowanie wyłącznika awaryjnego

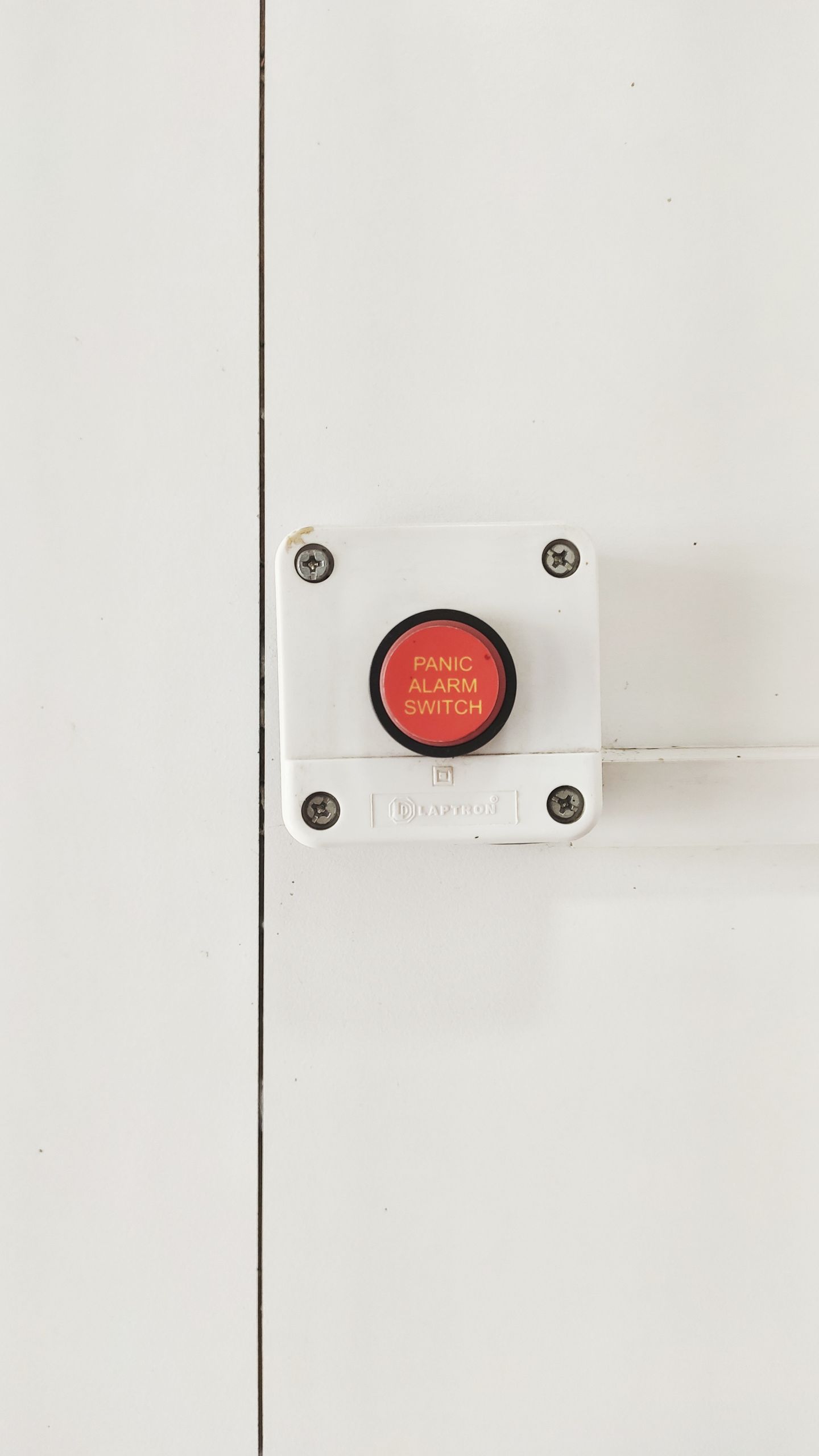

Wyłącznik awaryjny powinien być łatwo dostępny, dobrze widoczny oraz możliwy do uruchomienia w bardzo krótkim czasie. Najczęściej ma postać czerwonego przycisku grzybkowego umieszczonego na żółtym tle – takie oznakowanie barwne wymagane jest przez normy PN-EN ISO 13850 oraz PN-EN 60204-1 i pozwala na natychmiastową identyfikację elementu nawet w warunkach ograniczonej widoczności lub stresu. Po naciśnięciu przycisk pozostaje zablokowany (zatrzaśnięty) do momentu świadomego odblokowania, co zapobiega przypadkowemu ponownemu uruchomieniu maszyny.
Kluczowym wymaganiem normy PN-EN ISO 13850 jest przy tym zasada, że odblokowanie (zresetowanie) wyłącznika awaryjnego nie może samo w sobie powodować ponownego uruchomienia maszyny – może jedynie umożliwić jej ponowne uruchomienie. Wznowienie pracy wymaga wydania odrębnego, świadomego polecenia startu, po uprzednim upewnieniu się, że przyczyna zatrzymania została usunięta, a w strefie zagrożenia nie przebywają ludzie.
Powiązanie z innymi normami bezpieczeństwa
Projektując układ zatrzymania awaryjnego należy uwzględnić wymagania normy PN-EN ISO 12100 dotyczącej ogólnych zasad projektowania i oceny ryzyka oraz norm PN-EN ISO 13849-1 lub PN-EN IEC 62061, określających wymagania dla elementów systemów sterowania związanych z bezpieczeństwem. Na podstawie przeprowadzonej analizy ryzyka określa się wymagany poziom zapewnienia bezpieczeństwa Performance Level (PL) lub poziom nienaruszalności bezpieczeństwa Safety Integrity Level (SIL), który powinien zapewniać odpowiednią niezawodność funkcji bezpieczeństwa. W praktyce dla funkcji zatrzymania awaryjnego wymagany jest najczęściej poziom co najmniej PL c–d (odpowiednio SIL 1–2), w zależności od wyników oceny ryzyka.
Lokalizacja wyłączników awaryjnych
Rozmieszczenie wyłączników awaryjnych powinno umożliwiać ich szybkie użycie z każdego miejsca, w którym operator lub inna osoba może być narażona na zagrożenie – w szczególności na każdym stanowisku operatorskim. W przypadku rozbudowanych linii technologicznych stosuje się kilka przycisków awaryjnych rozmieszczonych wzdłuż maszyny lub linkowe wyłączniki awaryjne umożliwiające zatrzymanie całego układu poprzez pociągnięcie linki z dowolnego miejsca. Jeżeli maszyny pracują w zespole (linii), należy jednoznacznie określić i oznaczyć zasięg działania każdego wyłącznika awaryjnego, tak aby jego użycie zatrzymywało wszystkie elementy układu mogące stwarzać zagrożenie.
Kategorie zatrzymania według PN-EN 60204-1
Norma PN-EN 60204-1 „Bezpieczeństwo maszyn – Wyposażenie elektryczne maszyn – Wymagania ogólne” wyróżnia trzy kategorie zatrzymania. Kategoria 0 oznacza natychmiastowe odłączenie energii od elementów wykonawczych maszyny (zatrzymanie niekontrolowane). Kategoria 1 polega na kontrolowanym zatrzymaniu maszyny z zachowaniem zasilania elementów wykonawczych, po którym następuje odłączenie energii. Kategoria 2 oznacza kontrolowane zatrzymanie bez odłączania energii od elementów wykonawczych.
Istotne jest, że zgodnie z PN-EN 60204-1 oraz PN-EN ISO 13850 funkcja zatrzymania awaryjnego może działać wyłącznie jako zatrzymanie kategorii 0 albo kategorii 1 – kategoria 2 jest niedopuszczalna dla zatrzymania awaryjnego. Dobór pomiędzy kategorią 0 a 1 powinien wynikać z oceny ryzyka oraz charakterystyki procesu technologicznego (np. konieczności kontrolowanego wyhamowania mas wirujących).
Kontrola i konserwacja
Wyłączniki awaryjne, jako elementy obwodów bezpieczeństwa, wymagają regularnych kontroli oraz okresowych przeglądów technicznych. Należy sprawdzać ich stan mechaniczny, skuteczność działania, poprawność blokady oraz prawidłowe funkcjonowanie całego obwodu bezpieczeństwa. Obowiązek przeprowadzania kontroli wstępnej (po zainstalowaniu, a przed przekazaniem do eksploatacji) oraz kontroli okresowych i specjalnych maszyn wynika z § 26 i § 27 rozporządzenia Ministra Gospodarki z dnia 30 października 2002 r. w sprawie minimalnych wymagań. Wyniki kontroli rejestruje się i przechowuje do dyspozycji zainteresowanych organów, zwłaszcza nadzoru i kontroli warunków pracy, przez okres 5 lat od dnia zakończenia tych kontroli, o ile odrębne przepisy nie stanowią inaczej.
Szkolenie pracowników
Nawet najlepiej zaprojektowany system bezpieczeństwa nie zapewni odpowiedniej ochrony bez właściwego przeszkolenia użytkowników. Operatorzy maszyn powinni znać lokalizację wyłączników awaryjnych, zasady ich stosowania oraz procedurę ponownego uruchamiania maszyny po usunięciu przyczyny zatrzymania. Szkolenia powinny stanowić element instruktażu stanowiskowego oraz szkoleń okresowych w dziedzinie bezpieczeństwa i higieny pracy, prowadzonych zgodnie z rozporządzeniem Ministra Gospodarki i Pracy z dnia 27 lipca 2004 r. w sprawie szkolenia w dziedzinie bezpieczeństwa i higieny pracy (Dz. U. Nr 180, poz. 1860, z późn. zm.). Informacje o funkcji zatrzymania awaryjnego powinny być również zawarte w instrukcji bezpieczeństwa i higieny pracy dla danego stanowiska, wymaganej na podstawie art. 237⁴ § 2 Kodeksu pracy.
Podsumowanie
Wyłącznik awaryjny stanowi jeden z podstawowych elementów systemu bezpieczeństwa maszyn. Jego zadaniem jest szybkie ograniczenie skutków sytuacji niebezpiecznych, jednak nie zastępuje on innych środków ochronnych, takich jak osłony, kurtyny świetlne czy blokady bezpieczeństwa. Prawidłowo zaprojektowany, zgodny z wymaganiami obowiązujących przepisów oraz norm technicznych, regularnie kontrolowany i właściwie użytkowany wyłącznik awaryjny znacząco zwiększa poziom bezpieczeństwa pracy oraz ogranicza ryzyko wystąpienia poważnych wypadków przy obsłudze maszyn.
